매뉴얼 | 빠른 시작 가이드

CORSAIR iCUE LINK QX RGB FANS

고성능 냉각 | 4개의 조명 루프 | 자석 돔 베어링

  This page has been partially translated using AI.
The English version is available here - English
If you have any other problems please contact customer support
QX140 RGB Fan - White and Black
CORSAIR_iCUE_LINK_Color_Logo_max-1000x400_Uncropped

목차

확장 키트

QX120_RGB_WHITE_RENDER_21.max-800x600
  • 팬 1개
  • 2개의 사전 설치된 커넥터
  • 4개의 장착 나사

120mm 스타터 키트

QX120_RGB_WHITE_RENDER_22.max-800x600
  • 3개의 팬
  • iCUE LINK 시스템 허브
  • iCUE LINK 케이블 1개
  • 전원 케이블 1개
  • 마이크로 USB 케이블 1개
  • 4개의 사전 설치된 커넥터
  • 12개의 장착 나사

140mm 스타터 키트

QX140_RGB_WHITE_RENDER_22.max-800x600
  • 두 (2) 팬
  • iCUE LINK 시스템 허브
  • iCUE LINK 케이블 1개
  • 전원 케이블 1개
  • 마이크로 USB 케이블 1개
  • 2개의 사전 설치된 커넥터
  • 8개의 장착 나사

QX RGB에 대해 알아보기

Getting_To_Know_Your_QX_RGB_Fans_XPHf8wX.max-800x600
  1. iCUE LINK QX RGB 팬
  2. iCUE LINK 시스템 허브
  3. 활성 브리지 커넥터
  4. 나사
  5. 수동 연결어
  6. iCUE LINK 케이블
  7. 마이크로 USB 케이블
  8. 전원 케이블
  9. 활성 포트
  10. 수동 포트

시스템 허브에 대해 알아보기

Getting_To_Know_System_Hub.max-800x600

I. 활성 포트
K. 전원 입력
L. USB 입력
M. 타치 출력

팬 설치

시작하기 전에

Alert_Orange_925SUrT.max-800x600
올바른 작동을 위해 활성 포트를 이물질/물질로부터 깨끗하게 유지하십시오. 본 문서(첫 번째)에 명시된 대로 QX RGB와 액세서리를 사용하십시오.
Alert_Orange_925SUrT.max-800x600
QX RGB와 액세서리를 설치하기 전에 컴퓨터를 끄십시오. (두 번째).

스타터 키트

이 섹션에서는 QX RGB 스타터 키트를 설치하는 방법에 대한 간단한 안내를 제공합니다.

QX120_RGB_WHITE_RENDER_35_ZBcAkrW.max-800x600
QX120_RGB_WHITE_RENDER_33_T7bkaUk.max-800x600

1. QX RGB 팬 그룹 설정하기


조립된 QX RGB 팬을 상자에서 꺼낸 후, 활성 포트 커버를 제거한 다음, [F] iCUE LINK 케이블의 한쪽 끝을 QX RGB 팬의 열린 [I] 활성 포트에 삽입합니다.

2. 케이스에 QX RGB 설치


제공된 [D] 장착 나사를 사용하여 QX RGB 팬을 케이스에 장착하십시오.

QX140_RGB_RENDER_31_Ehmihbs.max-800x600
QX140_RGB_RENDER_32_iATU8s4.max-800x600

3. iCUE LINK 시스템 허브 연결


[H] 전원 케이블을 사용 가능한 6핀 PCIe 케이블에 연결하고, [G] 마이크로 USB 케이블과 [F] iCUE LINK 케이블을 시스템 허브에 연결한 다음, [H] 전원 케이블과 [G] 마이크로 USB 케이블을 각각 전원 공급 장치와 마더보드에 연결합니다.

4. iCUE LINK 시스템 허브를 케이스에 탑재


[B] iCUE LINK 시스템 허브는 자석으로 강철 섀시에 부착하거나 제공된 마운팅 테이프로 표면에 부착할 수 있습니다.

참고:  [H] 전원 케이블과 PSU의 6핀 PCIe 케이블은 한 방향으로만 연결할 수 있도록 설계되어 있습니다. [H] 전원 케이블을 올바르게 연결하지 않으면 iCUE LINK 시스템 허브가 손상될 수 있습니다.

확장 키트

이 섹션에서는 QX RGB 확장 키트를 설치하는 방법에 대한 간단한 안내를 제공합니다.

QX120_RGB_WHITE_RENDER_31_vgf5Lr3.max-800x600
QX120_RGB_WHITE_RENDER_35_ZBcAkrW.max-800x600

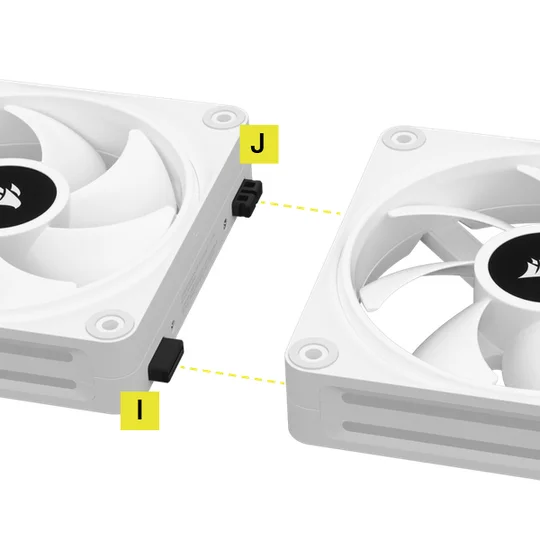

1a. 팬 그룹을 만들거나 기존 그룹에 추가


QX RGB 확장 팬을 기존 팬 그룹에 연결하려면 커넥터를 열린 [I] 및 [J] 수동 포트에 맞춰 삽입합니다.

1b. 또는, QX RGB를 iCUE LINK 시스템 허브에 연결


[F] iCUE LINK 케이블(별도 판매)을 QX RGB 팬의 열린 [I] 활성 포트에 삽입합니다.

QX140_RGB_RENDER_32_iATU8s4.max-800x600
Blank_frame.max-800x600

2. 팬을 iCUE LINK 시스템 허브에 연결합니다.

[F] iCUE LINK 케이블을 [B] iCUE LINK 시스템 허브(별도 판매)의 사용 가능한 [I] 활성 포트에 연결합니다.

iCUE 설정

  1. iCUE 설치

자세한 내용 확인 및 최신 CORSAIR iCUE 소프트웨어 다운로드

CORSAIR_iCUE_Color_Logo_mspGYp3.max-800x600_Cropped

2. 빠른 조명 설정

iCUE 홈 화면에서 미리 정의된 벽화 효과를 선택하여 조명 효과를 빠르게 변경할 수 있습니다.

1_Quick_Lighting_Setup.max-800x600

3. iCUE 팬 설정 구성


설정 페이지에는 시스템 허브에 연결된 모든 QX RGB 팬이 표시되며, 이를 재정렬하여 시스템 내의 물리적 배치와 더 잘 일치시킬 수 있습니다.

3.1: 시스템 허브 타일의 링크를 마우스오버하고 조명 설정을 선택합니다.

2.1_Configure_fan_setup_GGTwh9Y.max-800x600

3.2: 조명 설정에서 QX RGB를 선택하여 팬을 재배치하십시오.

2.2_Configure_fan_setup.max-800x600

4. iCUE 팬 조명 설정

사전 정의된 여러 조명 효과 중에서 원하는 조명 애니메이션을 선택하세요.
조용한, 균형 잡힌, 극단적인 중에서 원하는 팬 커브 사전 설정을 선택하거나 자신만의 커브를 만드세요.

4.1: 탐색 모음에서 QX RGB를 선택합니다.
4.2: "Lighting Effects"를 클릭하여 조명 효과 페이지에 액세스하고 원하는 조명 효과를 선택합니다.
4.3: "Lighting Layers" 아래의 "+" 아이콘을 클릭하여 추가 조명 효과를 추가합니다.

3_configure_fan_lighting.max-800x600

5. iCUE 구성 - 팬 성능

조용한, 균형 잡힌, 극단적인 중에서 원하는 팬 커브 사전 설정을 선택하거나 자신만의 커브를 만드십시오.

5.1: 탐색 모음에서 QX RGB를 선택합니다.
5.2: "Cooling"을 클릭하여 팬 성능 페이지로 이동합니다.
5.3: 각 팬에 대해 원하는 팬 곡선 프리셋을 선택합니다.
5.4: "Cooling Presets" 아래의 "+" 아이콘을 클릭하여 사용자 지정 팬 곡선을 만듭니다.

4_configure_fan_perf.max-800x600

5. 추가 설정


추가적인 iCUE 설정, 구성 및 팁을 보려면 CORSAIR LAB을 방문하십시오.


자주 묻는 질문

조명 효과를 변경할 수 없는 이유는 무엇입니까?

FAQ1_IcxIvQu.width-800

벽화가 조명 효과를 선택하는 것을 방해할 수 있습니다. 홈 화면 또는 QX RGB 페이지에 있는 벽화 표시기를 클릭하여 벽화를 비활성화하십시오.



왜 제 QX RGB 팬에 타임 워프 스트로브 효과가 표시되지 않나요?

팬 속도가 2000RPM을 초과하는지 확인하십시오. QX RGB 팬 속도가 2000RPM을 초과하면 Time Warp 스트로브 효과가 비활성화됩니다.

FAQ2.width-800



QX RGB는 핫 플러깅을 지원하나요?

iCUE LINK 시스템 허브와 QX RGB 팬은 핫 플러깅을 지원하지 않습니다. 새로운 QX RGB 팬을 연결하기 전에 PC를 끄거나 종료하십시오.



한 채널을 통해 연결할 수 있는 팬의 수는 몇 명입니까?

시스템 허브의 1개 채널을 통해 최대 7개의 QX RGB 팬을 동시에 연결할 수 있습니다.



시스템을 켜면 QX RGB 팬이 빨간색으로 깜박이는 이유는 무엇인가요?

시스템 허브가 채널에 연결된 QX RGB 팬 또는 iCUE LINK 장치가 7개 이상인 것을 감지했을 수 있습니다. 시스템을 끄고 채널에 연결된 QX RGB 팬 또는 iCUE LINK 장치가 7개 이하인지 확인하십시오.



QX RGB 팬에 미리 설치된 커넥터를 제거할 수 있나요?

예, QX RGB 팬에 미리 설치된 커넥터는 제거할 수 있습니다. 나중에 사용할 수 있도록 잘 보관해 두세요.




보증

Warranty_5.max-165x165

iCUE LINK QX RGB 시리즈 팬은 5년 보증이 적용됩니다.

법적

© 2023 CORSAIR MEMORY, Inc. All rights reserved. CORSAIR과 돛 로고는 미국 및/또는 기타 국가에서 CORSAIR의 등록 상표입니다. 기타 모든 상표는 해당 소유자의 자산입니다. 제품이 사진과 약간 다를 수 있습니다.

전력 등급

시스템 허브 출력 등급: 12Vdc 7A (포트당)

QX RGB 입력 정격: 12Vdc 1.02A

QX RGB 출력 정격: 12Vdc 0.2A (무부하)
