3 ventilateurs iCUE LINK RX120 RGB + iCUE LINK System Hub
COMPATIBILITÉ DU RADIATEUR
Avant
Aucun
Haut
360 mm/280 mm/240 mm
Arrière
120 mm
Bas
Aucun
Côté
360 mm/280 mm/240 mm
Cache d’alimentation
Aucun
CONTENU DU KIT D’ACCESSOIRES

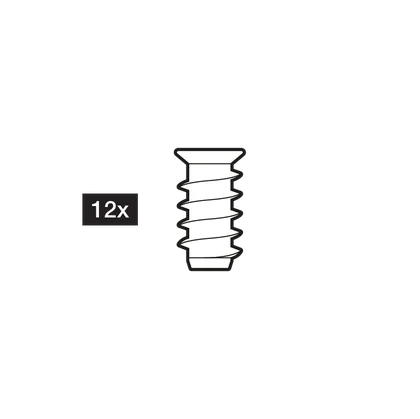

20x Vis standard pour ventilateur (autotaraudeuses)

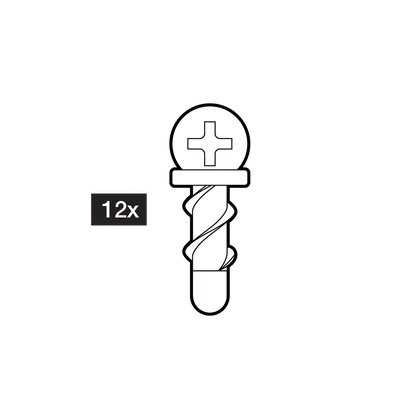

12x Vis de ventilateur longues

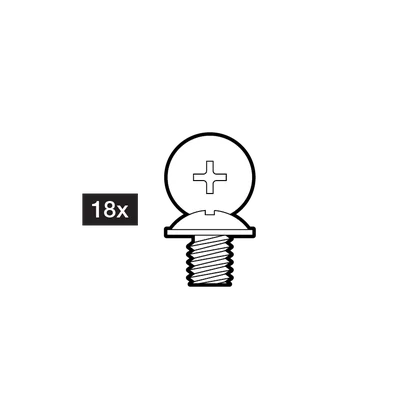

20x Vis pour carte mère/disque dur

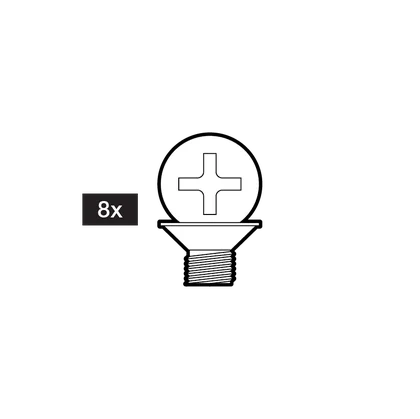

12 Vis pour disque SSD
3 Entretoises pour carte mère
12 Attaches pour câbles
1x Adaptateur E/S avant
3x Ventilateurs RS120 RGB (3500X ARGB uniquement)
3x Ventilateurs iCUE LINK RX120 RGB (iCUE LINK 3500X RGB uniquement)
1x iCUE LINK System Hub (iCUE LINK 3500X RGB uniquement)
VUE ÉCLATÉE DU BOÎTIER
A. Panneau supérieur
D. 3x ventilateurs de 120 mm (3500X ARGB et iCUE LINK 3500X RGB uniquement)
B. Panneau latéral gauche
E. Baie de disque
C. Panneau avant
F. Panneau latéral droit
RETRAIT DES PANNEAUX
IMPORTANT : Les panneaux latéraux et frontaux sont en verre trempé.. Les utilisateurs sont conseillés de ne pas poser du verre trempé sur de la pierre (par exemple des plans de travail en granit ou en quartz), de la céramique (par exemple des sols carrelés) ou d’autres matériaux plus durs/denses que le verre. Le non-respect de ces consignes peut entraîner l’endommagement ou la destruction du verre trempé. Si vous endommagez l’un de vos panneaux de verre, nous proposons des panneaux de remplacement sur notre site web.
RETRAIT DES PANNEAUX LATÉRAUX
Repérez l’encoche située sur le bord supérieur arrière du boîtier, faites basculer les panneaux latéraux sur le bord du boîtier et soulevez les panneaux.
Posez le panneau latéral en verre sur une surface douce et sûre, comme un canapé ou une table en bois, pendant que vous construisez votre ordinateur, afin d’éviter tout endommagement accidentel.
RETRAIT DU PANNEAU AVANT
Retirez le panneau latéral gauche (en verre) et tirez simplement la vitre avant vers l’extérieur du boîtier. Elle est fixée à l’aide de deux boutons-pression situés en haut et en bas du panneau.
Posez le panneau avant en verre sur une surface douce et sûre, comme un canapé ou une table en bois, pendant que vous construisez votre ordinateur, afin d’éviter tout endommagement accidentel.
INSTALLATION DE LA CARTE MÈRE
Le 3500X prend en charge les cartes mères mITX, mATX, ATX et E-ATX (jusqu’à 305 mm x 277 mm), y compris les cartes mères ASUS BTF, MSI Project Zero et Gigabyte Project Stealth avec des connexions d’alimentation inversées.
Avant l’installation, vérifiez que la plaque E/S de la carte mère est en place, si nécessaire.
Alignez votre carte mère avec les entretoises correspondant à votre type de carte mère et fixez-la à l’aide des vis pour carte mère fournies.
ASTUCE :Si les entretoises ne sont pas alignées, désinstallez ceux qui ne sont pas utilisées et transférez-les dans l’emplacement ouvert prévu à cet effet dans le plateau de la carte mère.

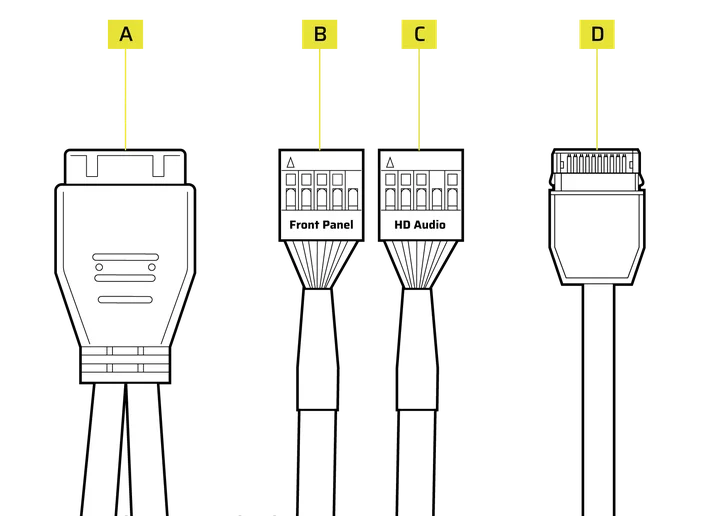

INSTALLATION DES CÂBLES E/S DU PANNEAU AVANT
Branchez le connecteur enfichable FPANEL directement sur les broches d’E/S du panneau avant de votre carte mère, en respectant les broches du connecteur.
INSTALLATION D’UNE CARTE MÈRE NON STANDARD
Pour les cartes mères Intel ou AMD non standard, utilisez l’adaptateur fourni pour connecter le connecteur FPANEL aux différentes broches.
TIP:Si votre PC rencontre des problèmes ou ne s’allume pas avec le connecteur FPANEL, essayez le câble adaptateur.
DESCRIPTION DU PANNEAU AVANT
DESCRIPTION DU PANNEAU E/S AVANT
A. Bouton de réinitialisation
D. Prise audio HD
B. 2 ports USB 3.2 Gen1 Type-A
E. Bouton d’alimentation / LED
C. 1x USB 3.2 Gen2 Type-C
INSTALLATION DU RADIATEUR
Le boîtier 3500X est équipé de deux supports pour radiateur de 360 mm sur le dessus et le côté, ainsi que d’un plus petit support pour radiateur de 120 mm à l’arrière.
ASTUCE : Vérifiez que le radiateur est plus haut que la pompe pour obtenir les performances sonores/thermiques et la fiabilité souhaitées. Il est conseillé de ne pas installer un module tout-en-un dans le support inférieur de 360 mm pour prévenir une usure prématurée de la pompe, une réduction des performances thermiques et une augmentation du bruit.
Avant
Aucun
Haut
360 mm/280 mm/240 mm
Arrière
120 mm
Bas
Aucun
Côté
360 mm/280 mm/240 mm
Cache d’alimentation
Aucun
Le montage supérieur offre des performances optimales en matière de bruit, mais d’autres montages peuvent être utilisés en fonction de vos préférences de système.
INSTALLATION DES PÉRIPHÉRIQUES PCI
Le boîtier 3500X s’adapte à la position horizontale de la plupart des cartes graphiques modernes dès sa sortie de l’emballage.
Après l’installation de la carte mère, retirez les vis des caches PCI pour le logement de la carte.
Faites glisser la carte jusqu’à ce que la fixation PCIe s’enclenche sur la carte mère.
Alignez les vis dans le cache PCIe et fixez la carte d’extension dans le boîtier.
INSTALLATION D’UNE CARTE GRAPHIQUE EN POSITION VERTICALE
Le 3500X permet également de monter des cartes graphiques à la verticale en faisant pivoter la baie PCI et en installant une carte PCIe Riser (vendue séparément).
Pour commencer, retirez les trois vis de la baie PCI à l’arrière du boîtier.
Faites pivoter la baie PCI.
Réinstallez les 3 vis retirées de la baie auparavant.
Vissez la carte PCIe Riser dans les supports à l’aide des vis de rechange pour disque dur/carte mère fournies avec le boîtier et connectez-la au slot PCIe prévu à cet effet sur votre carte mère.
Montez la carte graphique sur la carte PCIe Riser et vissez la carte graphique dans la baie PCI à l’aide de la vis fournie.
INSTALLATION DES DISQUES DURS ET DES DISQUES SSD
Le 3500X prend en charge 2 disques durs 3,5" et 2 disques SSD 2,5" simultanément grâce à la baie de disque amovible.
RETRAIT DE LA BAIE DE DISQUE
L’installation d’un disque dur ou d’un disque SSD nécessite le retrait de la baie de disque.
Pour retirer la baie de l’arrière de la carte mère, dévissez la vis de blocage située en bas de la baie, puis inclinez et soulevez celle-ci vers le haut.
INSTALLATION D’UN DISQUE SSD
Pour installer des disques SSD, retournez la plaque d’entraînement et vissez les disques SSD dans la baie de disque.
NOTE :Vous devez installer les disques SSD avant les disques durs si vous avez l’intention d’installer les deux au même endroit sur la baie.
INSTALLATION D’UN DISQUE DUR
Pour installer un disque dur, vissez le disque dur par le bas de la baie, dans la partie inférieure du disque dur.
INSTALLATION DE LA BAIE DE DISQUE
Accrochez la baie de disque dans le slot prévu à cet effet sur le boîtier et vissez la vis de réglage située au bas de la baie.
INSTALLATION DU BLOC D’ALIMENTATION
INSTALLATION D’UN BLOC D’ALIMENTATION STANDARD
Faites glisser le bloc d’alimentation dans la zone prévue à cet effet.
Fixez les vis à la zone d’évacuation du bloc d’alimentation.
INSTALLATION DU BLOC D’ALIMENTATION CORSAIR SHIFT
Le boîtier 3500X est entièrement compatible avec tous les blocs d’alimentation RMx SHIFT.
Faites glisser le bloc d’alimentation dans la zone prévue à cet effet.
Fixez les vis à la zone d’évacuation du bloc d’alimentation.
INSTALLATION DES VENTILATEURS
Le boîtier 3500X peut accueillir jusqu’à 10 x 120 mm ou 5 x 140 mm sur le haut, les côtés, le bas et l’arrière du boîtier.
Avant
Aucun
Haut
3 x 120 mm/2 x 140 mm
Arrière
1 x 120 mm
Bas
1 x 120 mm/1 x 140 mm
Côté
3 x 120 mm/2 x 140 mm
Cache d’alimentation
2 x 120 mm
INSTALLATION DES VENTILATEURS SUR LE CÔTÉ
Pour installer les ventilateurs sur le côté, alignez-les sur les emplacements de support pour ventilateur et vissez une vis auto-taraudeuse standard pour ventilateur dans le châssis du ventilateur.
ASTUCE :Ne tournez chaque vis que de quelques tours afin de pouvoir faire glisser les ventilateurs vers le haut et vers le bas pour les aligner comme vous le souhaitez.
INSTALLATION DES VENTILATEURS EN BAS
Pour installer des ventilateurs sur le bas du boîtier, alignez vos ventilateurs le long du bas et utilisez les longues vis de ventilateur incluses pour fixer vos ventilateurs au boîtier.
ASTUCE : Si vous installez un ventilateur iCUE LINK à cet endroit, positionnez le ventilateur pour rapprocher la prise iCUE LINK du plateau de carte mère pour faire passer facilement les câbles dans les trous de gestion des câbles situés en bas du boîtier.
ENTRETIEN
NETTOYAGE DES FILTRES DU BOÎTIER
Le boîtier 3500X est équipé de filtres à poussière amovibles sur le bas, les côtés et le haut du boîtier. Le filtre inférieur se retire, tandis que les filtres supérieur et latéraux sont fixés par aimantation.
Nettoyez le filtre à l’air ou à l’eau, en vérifiant qu’il est parfaitement sec avant de le réinstaller.

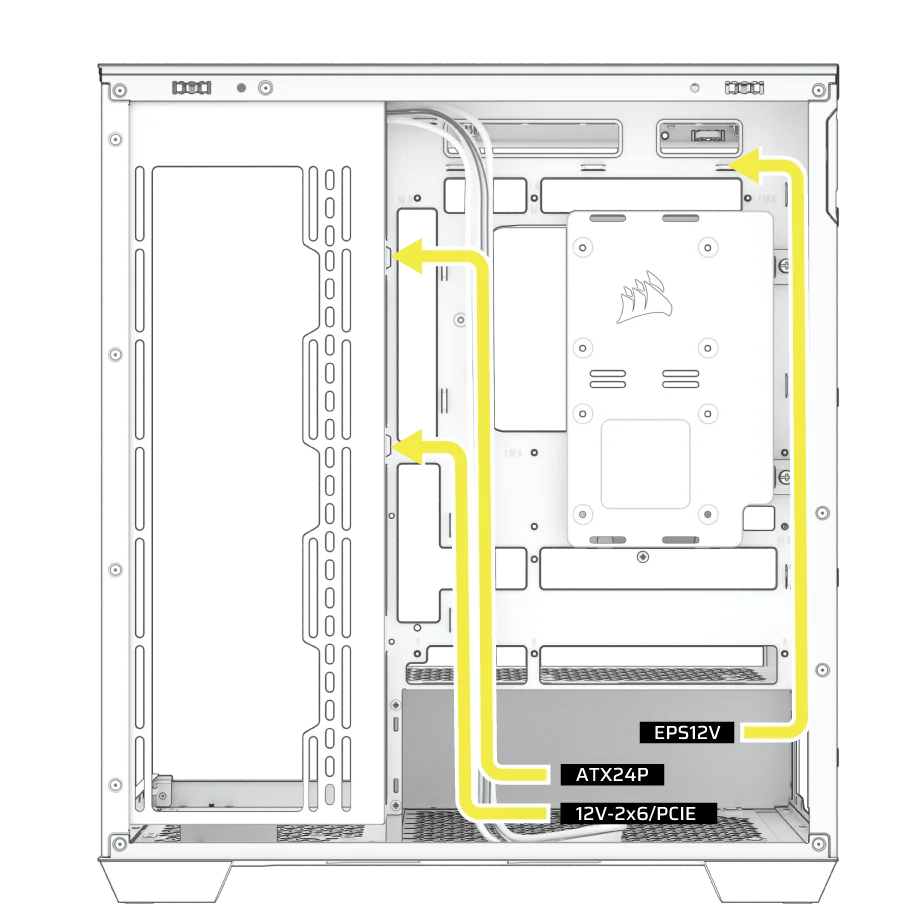

ASTUCES POUR LA GESTION DES CÂBLES
Le boîtier 3500X Series comprend diverses fonctions de gestion des câbles, telles que :
Points d’attache de câble, stratégiquement disposés pour acheminer les câbles d’alimentation jusqu’à des périphériques spécifiques.
Les attaches pour câble à crochet iCUE LINK dans le panneau supérieur permettent de maintenir en toute sécurité les câbles iCUE LINK sans accessoires supplémentaires.
ASTUCE :Utilisez les points d’attache de câble à l’arrière du boîtier pour organiser les câbles USB ou les autres câbles périphériques encombrants. Les cartes mères dont les connecteurs sont situés à l’arrière du boîtier permettent un système plus épuré.
CONNEXION DES VENTILATEURS
3500X ARGB - CONNEXION PWM SUR LA CARTE MÈRE
Raccordez en chaîne le connecteur PWM de chaque ventilateur, de l’un à l’autre, et complétez la chaîne.
Connectez la longue extension PWM à l’un des ports SYS_FAN de votre carte mère ou à un port de ventilateur de votre choix. Cette opération vous permettra de contrôler vos ventilateurs avec le logiciel de la carte mère.
NOTE : La prise PWM à 4 broches alimente uniquement le moteur du ventilateur et constitue un circuit complètement séparé du RGB.
3500X ARGB - CONNEXION RGB SUR LA CARTE MÈRE
Raccordez en chaîne le connecteur RGB de chaque ventilateur, de l’un à l’autre, et complétez la chaîne.
Connectez la longue extension RGB du dernier ventilateur et branchez-la directement sur le port ARGB de votre carte mère. Cette opération vous permettra de contrôler votre RGB via le logiciel de la carte mère.
NOTE : Chaque fabricant de carte mère a son propre nom pour cet connecteur, mais il a toujours 4 broches avec une troisième broche absente et s’appelle généralement JRGB/DRGB/ARGB ou RGB adressable.
